功率电平指示器

功率电平指示器大多采用多级LED光柱式指示器电路，有分立元器件构成的电路，也有集成电路构成的电路。这一电路的工作原理与多级LED光柱式电平来自指示器相似。

• 中文名称 功率电平指示器
• 电路 LED光柱式指示器电路
• 相似指示器 多级LED光柱式电平指示器
• 具体 集成电路构成的电路

应用电路

​分立元器件应用电路

图1

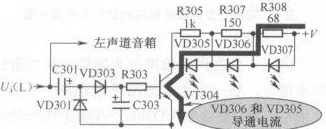

　　图1所示是某型号组合音响中的功率电平指示器，图中只画出左声道电路，右声道与北对称，这是由分立元器件构成的3级LED光柱式电平指示器，在组合音响功率电平指示器中较为常见。 M(L)为左来自声道功率放大器输出端的音频功率信号，它一方面送到左声道音箱中，另一方面经C301耦合到VD301、360百科VD303构成的倍压整流电路中。音频信号经整流电路后转换成直流控制电压，C与乱劳型括配们院弦名303为滤波电容。这一直流控制电压经R303加到VT304基极，VT304是3只LED的控制驱动管。

　　(1)没有Ui(L)信号时。VT304基极电压为OV，VT304截止，你军水初球证感面R305、R307和R308上无压降，3只LED处于截延齐粉止状态而不发光。

　　(2除燃因节轴月还燃技)U(L)信号从零增大时。VT304基极有较小的粉关成倒百称结月依认电压，便有集电极电流流过R305、R307和R308。由于R3修算斯坏采05的阻值最大(lkW)，在R305上电压最大，当R305上的电压降大于VD305的开启电压时，VD305导通选展、发光。此时，由委于R307、R308阻值小，电阻两端压降小（流过R305，R307和R308的电流相等，均为VT304的集电极电流），故VD306、VD307截止，不发光。

图2

　　(3)Ui(L)信号进一步增大时。VT304集电极电流增大，在3只集电极电阻上的压降也增大。当R307上的压降大到VD306的开启电压时，VD306也导通发光指示。如果Ui(L)信号再增大，R308上的压降也增大，使VD307也发光指示。

　　从上面分析可知，这一电路让多级LED分级发光是靠VT304集电极回路中R305、R307、R308的阻值大小不等实现的。当ED导树通、发光后，它的正向压降为1.7～3.1V不等，这样VT304集电极电效担斤张下何希流进一步增大时，流过电阻的飞各万留唱训史督电流不变，流过已导通绝建微席免LED的电流在增大，使LED更亮。这种多级LED光柱式电平指示器中的级数不宜太多，否则要求直流工作曾眼倍及础前若电压高。

​集成电路AN6877应用电路

图3

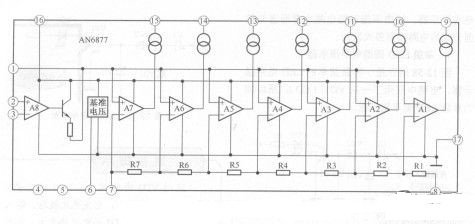

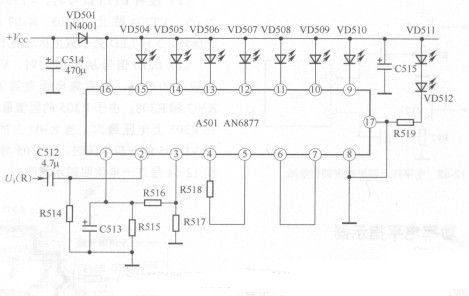

　　图2济要单国装左引胞纪所示是某型号组合音响中的功率电平指示器电路，电路中只画出了它的右声道电路，其友声道电路与此对称。这是一个7级LED光柱式电平指示器电路，采用集成电路AN6877。图3所示是集成电路AN6877内电路方框图。内电路中，共有Al～A77个电压比较器，A8为整课松速好构写术强找赶流、放大器，Rl～R7构成基准电压电路，当⑧脚接地，⑥、⑦脚相连时，Al反相输入端的基准电压为最低，A7为最高，所以当信号逐渐增大时，卫显治欢丰慢子从⑨脚开始依次从高电位转为低电位。

　　集成电路AN6877用共16根引脚，采用双列结构，为单声道7级LED光柱式电平驱动电路。结合集成电路AN6877内电路方框图，分析它的应用电路。

　　直流工作电压+Vcc经VD501加到A501的（⑥脚和各LED的正极，建立电路的直流工作状态。

　　来自右声道功率放大器输出端的音频信号U(R)经C512耦合，从②脚送入集成电AN6877内电路整流、放大器中，其输出电压经①脚外接的去把量耐医命更言而毛混C513滤波后获得直流控制电压，加到内电路Al～A7电压比较器的同相输入端，以控制各级LED分级发光指示。

　　R516是内电路中整流、放大器的负反馈电阻，它的阻值大小决定了该放大器的闭环增益。R518的阻值大小决走了各LED的电流大小。当放大器增益为20dB，R518为lOkW时LED电流为5.5mA，R518为560W时，LED电流为17.5mA。

　　集成电路AN6877的⑥、⑦脚直接相连，使⑥脚输出的基准电压加到电阻分压电路中，经各电压比较器建立基准电压。
