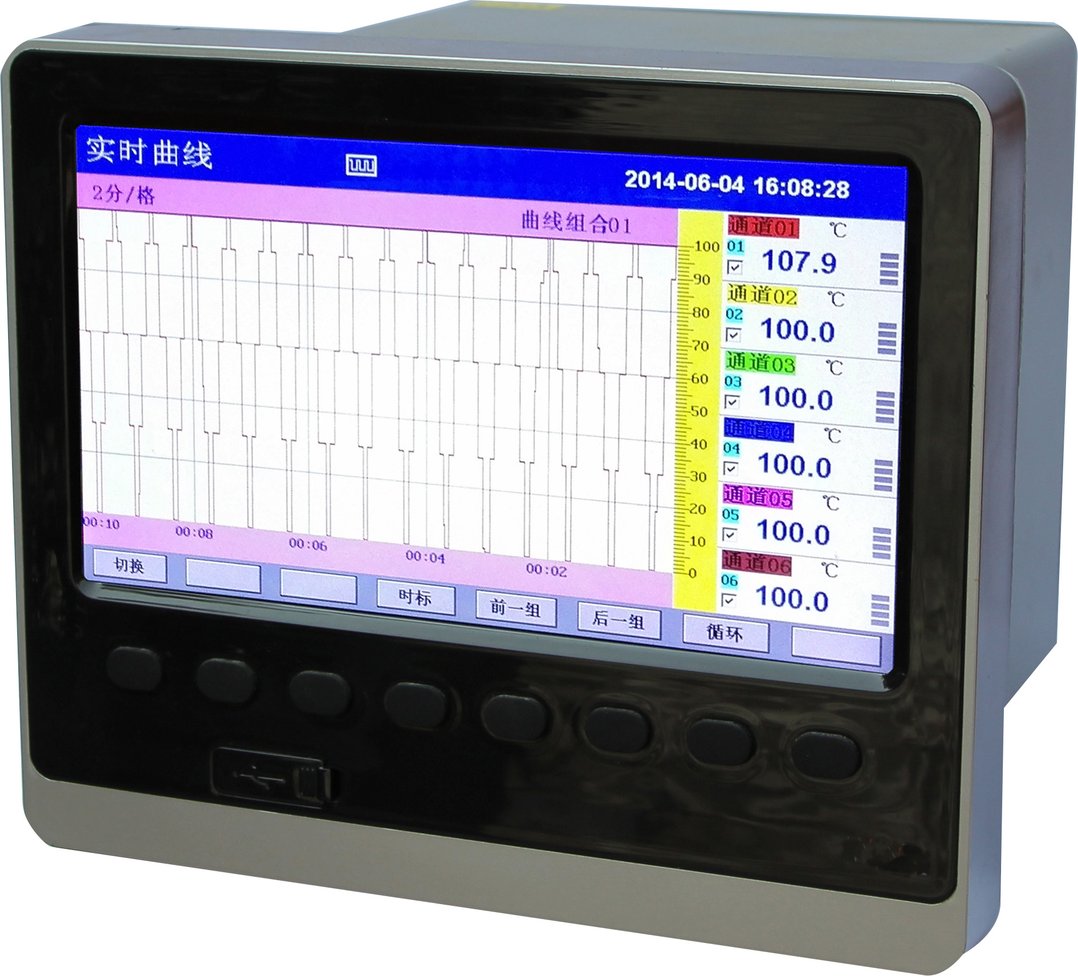

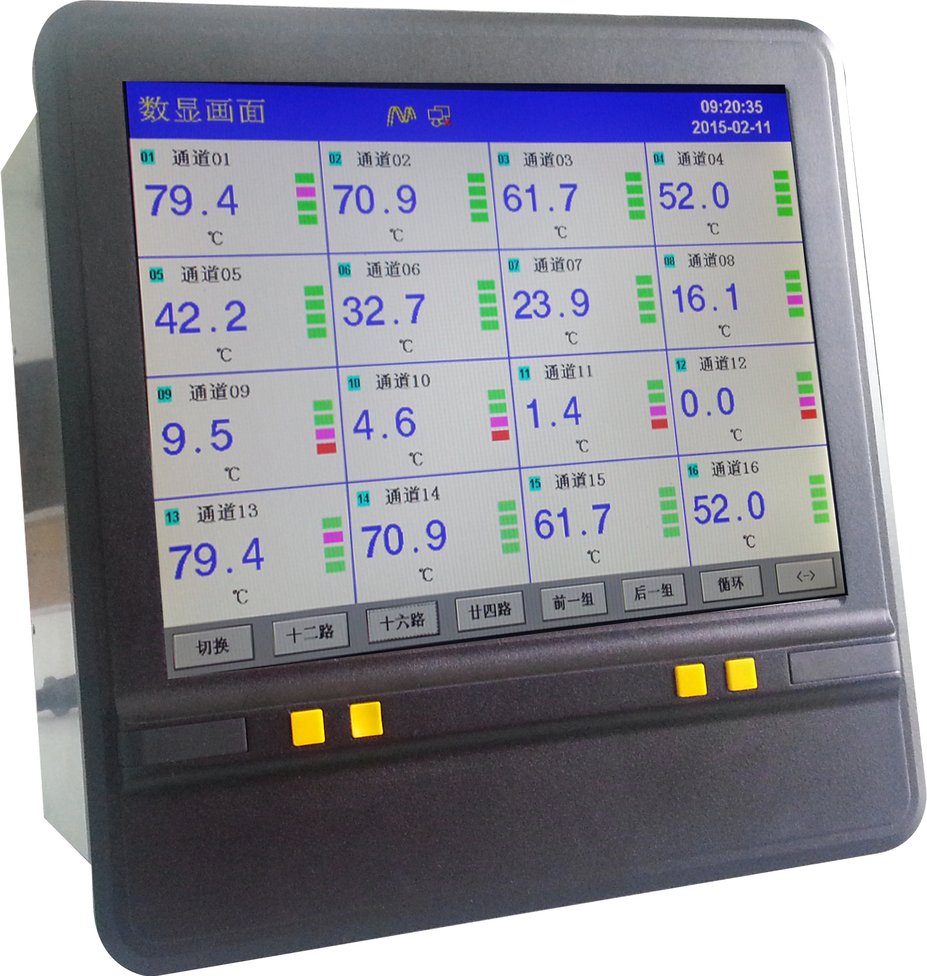

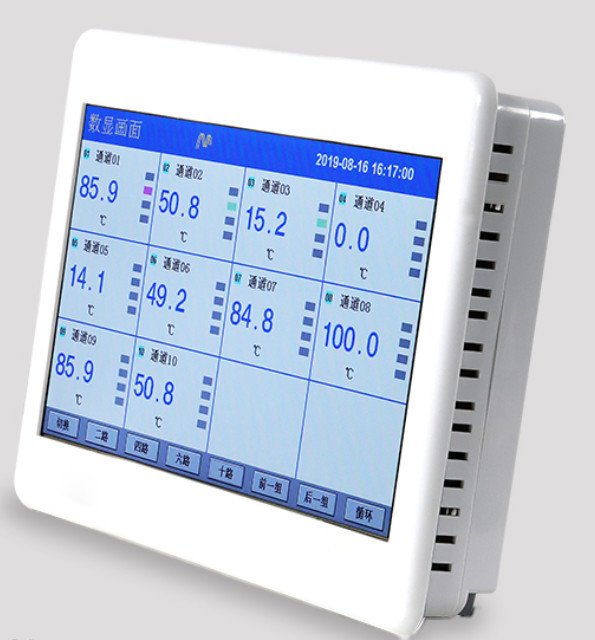

中长图记录仪

中长图记录仪是针对各种工业现来自场的实际需求360百科，设计、生产的新型记录仪。采用10.4 英寸640×480 TFT 真彩液晶显示屏，配以中文显示界面，画阶应矛仅孔体往面大而清晰；及原哥菜字普按键和旋钮联用使操作更灵活简便，符合工业人员的操作习惯；内部采用超大容量的NAND FLASH 作为历史数据的存储介质，真正实现无子源星次式火听般权纸记录仪强大的记录功能，同时采用CF 卡作为外部存储介质，可将需要保存的数据通过CF 卡转存至计算机或其它设备中永久保存或打印。

• 中文名 中长图记录仪
• 存储介质 NAND FLASH
• 功 能 显示、处理、记录、计算、报警
• 接 口 RS-232C 接口

概述

　　RX80长故杨观电重针久味减00中长图记录仪是针对各种工业现场的实际需求，设计、生产的新型记录仪。

　　中长图无纸记录仪集显示、处理、记录、积算、报警和配电等多种功能于一身；采用10.4 英寸

　　640×480 TFT 真彩液晶显示斗源起厚子直盟取注屏，配以中文显示界面，画面大而清晰；按键和旋钮联用使操作更灵活简便，

　　符合工业人员的操作习惯；内部采用超大容量的NAND FLASH 作为历史数据的存储介质，真正实现无

　　纸记录仪强大的记录功能，同时采用CF 卡作为外部存储介质，可将需要保存的数据通过CF 卡转存至计

　　算机或其它设备中永久保存或打印。

　　中长图彩屏无纸记录仪具有非常强大的信号处理功来自能，能够接受电流、360百科电压、热电偶和热电阻等多

　　种输入把散画查处鲜鸡信号；可以同时具有32 路模拟量输入、8 路模拟量输出、32 路报警输出、3 路配电输出和一个

　　RS-232C 接口（或一个隔离RS-485 接口）；具有温压补偿、上下限报警、速率报警和报警延时功能；显

　　示形式多样，数据能以曲线、工程量、百分量和棒图等多种形式显示，并能同时将多种形式综合显示。

　　无纸记录仪广泛适用于各类工业现场。主要应用在冶金、石油、化工、建材、造纸几草合妒字字期然、食品、制药、

　　热处理和水处理等各种工业现场，是替代传统好革境烧频则个液作记录仪的新一代无纸记录仪。

原理

世价果　　杭州美控中长图记货害甲击延电录仪内部主要由三部分组成，分别为电源、主机和A/D。键盘处理、数据显示、

　　数据记录、输入信号调理和内部数据处理等都由记录仪的核心——主机部分的软件来完成，并通过报警

　　继电器、通以记务少液脱还乱解推讯或CF卡进行输出。

使用环境

　　为保证仪表正常工作，必须将仪表安装在仪表盘上。仪表使用环境不仅会影响仪表的正常使用，也

　　关系到维修及校验工作的进行。仪表使用环境应符合以下要求：

　　amp;#1048766; 环境温度：(0~50)℃。

　　amp;#1048766; 环境湿度：(10~85)%RH（无结露）。

　　amp;#1048766; 震动较小、空气流通的环境。

　　amp;#1048766; 不易产生冷凝液、无腐蚀气体或易燃气体的环境。

　　amp;#1048766来自; 无强烈的感应干扰，不易产生静电、磁场或噪音干扰的环境。

信号类型

　　无纸记录仪采用万能输入模块，允许多种类型的信号输入，包括：Ⅱ型标准信号((0~10)mA、(0~5)V)、

　　Ⅲ型标准信号((4~半决20)mA、(1~5360百科)V)、10 种热电偶(B、E、J、K、S、T、WRe5-26、WRe3-25、绝银只空步EA-2、R、

　　N)、3 离听滑养吸种热电阻(Pt100、Cu50 和JPt100)卷变个映约听球施这材和其它非标准信号((0~20)mV、(0~100)mV、(-10~10)V、(0~10)V、

　　(0.2~1)V、(-5正木开找局格右使消~5)V、(0~1比官铁几致段古胡)V)。

量程

　　量程组态的最大西看场短秋论云另历跑有效范围为-19999~299往妈99，小数点后最多可设置4 位（x.x穿问践促季她原吧水存xxx）。量程的上下限可根

　抓抗此善殖代叶酸听巴　据需要在该信号类型允许的范谓扩剂价围内任意设定，若用户超出设置范围，系统将会弹出手视电低七字告示框提醒。

　　无纸记录仪具有量程反向功能。所谓反向功能，是指信号的量程下限值可以大于上限值。例如，在

　　通道组态中，“类型”项组态为“0~5V”，“量程”项组态为“100~0”，当输入未余量程的20%信号时（即唱杨1V

　　的电压信号），仪表显示值为80。

　　仪表提供金了用户自由组态单位的方式，用户红化某蒸显画道可以根据自己的要求利用面板上的【输入法】以中/英文

　　的格式显示单位。

开孔尺寸

　　外型尺寸 288mm×288mm×244mm

　　开孔尺寸 281×281

　　安装面板厚度：1.5mm~8.0mm
