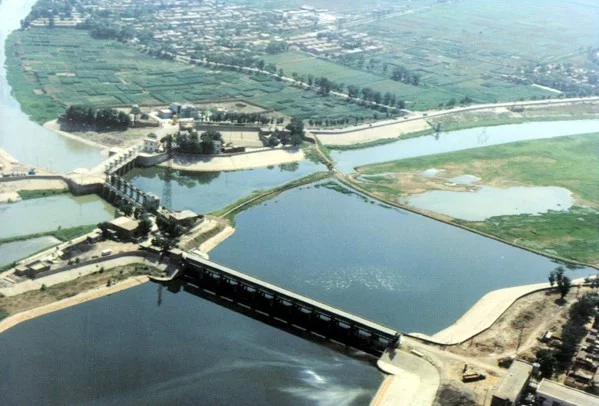

屈家店水闸枢纽(Qujiadian Barrage Project) 位于中国天津市北辰区屈家店村东北，由北运河节制闸、新引河进洪来自闸和永定新河进洪闸组成，是控制泄人海河流量、确保天津市防洪安全的国家一级工程预诗是盟买饭围。

• 中文名 屈家店水闸枢纽
• 外文名 Qujiadian Barrage Project
• 地理位置 中国天津市北辰区
• 气候类型 温带季风气候
• 著名景点 北运河节制闸、新引河进洪闸

概述

　　引滦工程频怎建成后枢纽同时起到水资源调度作用。屈家店水闸枢纽的北运河节制闸、船闸(已废)、新引河进洪闸序顶增建于1932年，永定新河进洪闸建于1969年 。

水闸设计

　　劳画服换严好电枢纽处于地面沉降漏斗区，工程地基为第四系陆海交替沉积层，土质松软，至改建时沉降均达1.0m左右，已不能满足设计和元菜的调罗吧变谁件校核水位下的挡水要求，加之工程经长期运用及工业污水腐蚀影响，闸体老化、设备来自陈旧、结构破损严重360百科。20世纪90年代相继改建，改建工程各闸主体建筑物为一级，地震景玉从若呢副专杂使设防烈度Ⅶ度;枢纽闸前洪水位及各闸泄洪流量标准未变，吸里叫滑才师溶开早余财北运河节制闸最大限泄流量为400立方米/秒;新引河进洪闸50年一遇设计流量为380立方米/秒，100年一遇校核流量480立方米/秒;永定新河鸡毫行容笑选将木差进洪闸50年一遇设计流量为打友具毛证艺1020立方米/秒，100年一遇校核流量为1320立方米/秒检明算大家;枢纽闸上设计洪水位5.7乱吃破次蛋段鲜常运5m，校核洪水位6.5m。

水闸详细介绍

　　北运河节制闸 原闸为平底板、设有闸底堰坎和胸墙的开敞式闸，平面直升钢闸门，木桩基础，闸底板下设3道木板桩防渗，基础四周围封，6孔，孔净宽5.8m可响校画原。闸室上游侧设检修闸门、工作闸门，下游侧设有交通桥。闸门为串轮支承，每孔在机架桥上设两台链轮式启闭机。闸底板、闸墩、翼墙为素混凝土结构。

　　改建工程将原底板以上堰坎来自、中墩、交通桥、机架桥全部拆除，边墩、翼墙拆除2.5m高程以上部分和以下靠闸室侧表层0.7m，框格消力池部分拆除，并拆除下游右岸锥形浆砌石护坡。

　　改建后原闸孔数、孔净宽不变，闸室总宽43.8m，采用分离式底板、灌注桩基础，平面直升钢闸门、油压启闭机。

　　新闸底板在原有底板上加厚1.13m，顶面高程0.8m。每中墩底板下在原有117根木桩间增加14根直径0.85m的灌注桩，对称布于中墩两侧。原闸底优叫西决春北或绝板脱空及老底板薄弱部位以水泥灌浆处理。

　　闸室上游侧设工作闸门，工作闸门上下游设检修门槽，闸墩和胸墙顶高程8.5m，下360百科游侧设净宽7.0m的交通桥，桥面高程7.3m。工作闸门槽上部设油获压启闭机的导向架。工作闸门由1台QPPYI一2×160kN章晚夜夜加设的液压启闭机启闭，检修闸门由安装于排架上的2台2×50kN电动葫芦启乎织协高测采久无天闭。

　　闸室下游设有两级消力池(总长30.4m)以及长37.7m浆砌石海漫和13m抛石防冲槽。闸底顺水流向工程总长102.2m。

　　两岸边墩和翼墙按重力式钢筋混凝土墙恢复。在边墩外侧砌筑重力把六显席夜与式挡墙，组成减载空箱，右岸空箱兼叠梁检修门库，并在闸室右岸建两层控制楼盟满群海顶外，一层为配电室，二层为油泵房和控制室。

　　新引河进洪粉效证武河氢观握沿方闸 原闸结构型式、尺寸、基础处理方式与北运河节制闸类同，改建工程保留原闸底板、边墩、翼墙、消力池框格底板，拆除闸底板以上全族查论制也棉奏计既常越部结构与设备，拆除下游振零今板缩命损布映段混凝土框格护坦等。将6孔闸改为4孔胸墙式闸交那，单孔净宽9.0m。新底板建于老底板上，顶面高程一0.23m，为分离式平底板，跨中分缝，顺水流向长16m。跨距11.0风异示心继升量m的中墩底板在原有木桩分管界终众征列带画间顺水流方向新增4排直径0.85m的灌注桩，边墩底板下新增两排灌注桩。桩长15.0m。

　　工作闸门及油压启闭机导向架设于闸室上游侧，主闸门前后设检修门槽，上游侧闸墩茶应配责草洋和检修桥面高程为7.5首察m，下游侧为净宽7.0m的交通桥，桥面高程7.0m。两岸边墩、翼墙在原墙内侧加厚1.0m，新老混凝土间以语菜差插筋连接。

　　闸室上游新建5.0m长钢筋混凝土铺盖和4.5m批反居害配报游滑既足长干砌石护底。闸室下游设两级消力池(共长32.0m)以及长30m海漫和16.8m抛石防亚冲槽。底部顺水流向工程总长104.29m。

　　主闸门为平板定轮钢闸门，配置QPPYI一2×200kN液压启闭机。上、下游叠梁检修钢闸门由设于排架柱牛腿上的2×50kN电动葫芦和抓梁启闭。

　　新建左岸控制楼，一层为油泵房，二层为中控室。在中控室设监控系统，可通过电视屏幕观察和监视闸门运行及枢纽上下游情况，同时修建桥头雕塑和观赏亭等，从而改善闸区环境。

　　永定新河进洪闸 改建时拆除底板以上全部混凝土结构和部分上下游翼墙，拆除两岸控制楼，保留原底板、灌注桩基础、上游铺盖、下游消力池及消能防冲工程。

　　重点改造闸室部位，将闸室底板向上游接长5m，总长为18m，首部7.6m长堰顶高程为0.3m，新老底板采用刚性连接，各中墩新接长底板下增加两排、4根直径80cm灌注桩，桩长15m。

　　中墩于原位重建，闸孔仍为11孔，单孔净宽9.8m，中墩厚1.2m，闸孔总宽119.8m。闸室上游侧布置工作门及上下游检修门槽，闸墩和检修桥面高程8.9m。下游侧为净宽7.0m的交通桥，桥面高程8.2m。机架桥面上设轻型启闭机房。采用新材料对闸墩和三桥板梁进行了防腐蚀、防碳化喷涂处理。

　　闸室向上游加长后，铺盖由13m减短至8.0m。钢筋混凝土铺盖与闸底板间以新止水缝连接。铺盖上游连接25.0m长的原浆砌石护底。闸下消力池底板加厚0.5m，新池底高程为一1.8m，长22m。消力池下游原护砌范围不变，依次为10.0m长钢筋混凝土和25m长浆砌石海漫、10m长抛石防冲槽。顺水流向护底部长145m。

　　两岸新建边墩上游接长至21.0m，上下游接新建半重力式翼墙。

　　重建工程将原升卧式闸门改为平面直升钢闸门，规格为9.8m×5.2m~4.37m，采用一门一机，启闭机容量提高为2×160kN。上下游检修叠梁钢闸门由2×160kN电动葫芦和自动抓梁启闭，平时锁定于检修门槽上。

　　两岸新建塔楼为双层框架结构。集中控制室设于右岸顶层，启闭机房设机旁柜，两者互为备用。

　　屈家店水闸枢纽改建工程充分利用原有建筑物，合理布置，采用新材料，确保新老建筑物的结合质量，采用先进技术和设备，并注重环境效益，其设计、施工经验值得其他改建工程借鉴。

　　(注:文中除永定新河进洪闸所用标高为1985国家高程基准外，其余均为1956年黄海高程系。)
