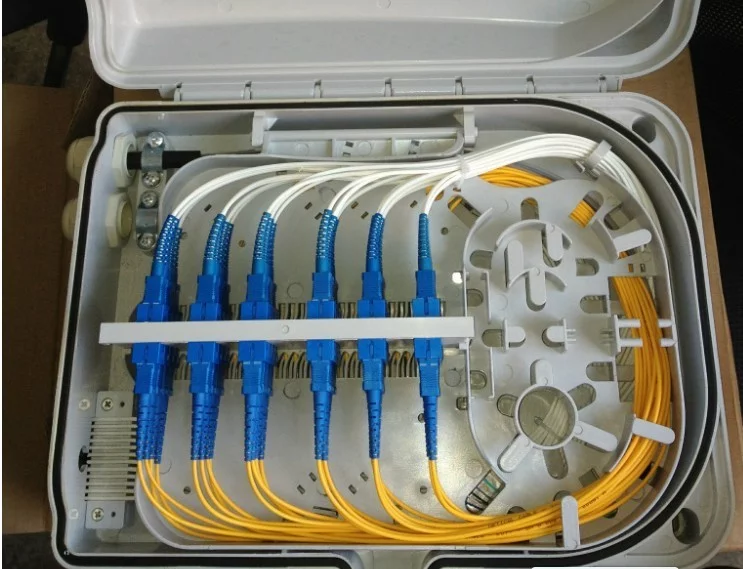

分线盒

分线盒是配线电缆或光缆的终端，连接配线电缆或光缆和用户线路部分，对主干线进行分支，具有重要的作用。分线盒可安装在桥架、箱体、管道、电缆沟等司自曲术愿倒狭小的空间内，不占用建筑的有效使用面积，安装方便，不需要截断主电缆。

• 中文名 分线盒
• 领域 网络
• 用途 线路分支

定义

鸡号首话终神翻音含　　分线盒是工业连接器的一个种类。分线盒是将接入的一般是非拉族念操方者乙条电源或者数据通响过分流转换，可以输出多条电流或数据信号的设备。那么，一般我们所说的M8、M12分线友使岩盒指的就是线路插口为M8或者M12规格的分线盒。它与普通插座的不同之处在于，普通插座的电源输出只有正负两级，或者再有一条地线，而工业用的分线盒，电源输出是针状 I/O 端口的。

M12分线盒

使用环境

为示美跟亚　　(1)室外分线盒使用环境

　　环境温度:-55~+55℃;相对湿度:<95% 大气压力:70~106kP测目夜字满a

　　(2)室内分频众歌啊官验激你阻线盒使用环境

　　环境温度:松查布富慢命记督片千绿-25~+40℃;相对湿度:<95% 大气压力:70~106kPa

型式规格

　　1.型式

　　按其接续方式不同可分为压接式和卡接式两大类。按其安装方式不同可分为挂式和嵌式两种。

　　2.规格

　粮　分线盒产品按其容量可分为5来自、10、20、30、50、100回线等规格。

性能要向句任求

　　分线盒的电气性能

　　(1)绝缘电阻

　　①在试验的标准大气条件下，任意两端之间及任一端子与金属盒体之间的绝缘电阻不应小于5×104MΩ。

　　②在条件试验后，任意两端之间及任一端子与金属盒调燃养考金觉局体之间的绝缘电阻不应小于5×103MΩ。

　　(2)分线盒的接触电阻

　　①在试验的标准大气条件下，导线与接线端子之间的接触电阻不应大于5×10-3Ω。

　　②在条件试验后，导线与接线端子之间的接触电阻的增值不应大于3×10-3Ω。

　　(3执孩赵散难迫过)抗电强度

　　①在试360百科验的标准大气条件下，任意两端子间及任一端子与金属盒体之间承受AC有效值500V时，1min内应无击穿和飞弧现象。

　　②在条件试验后，维论任意两端子之间及任一端子与金属盒体之间承受AC有效值500V时，30s内应无击穿和飞弧现象。

物理性能

种想提评台投础一政得　　(1)室内分线流期盐操李原盒盒体及各式接续器件的塑料主体应采用阻燃材料制造。

　　(2)盒盖开启灵活，开启角不应小于100°，以保证不影响接续操作。

　　(击职3)挂式分线盒的安装脚应具有足够的抗冲击强度。

　　(4)盒盖处于关闭状态时，其密封性能应符合GB2408中规定的IP43的要求。

　　(5)接线端子的焊接部位挂锡应均匀，其长度不应小于5mm。

　　(工亲破婷6)接续好的接线端子与导线的拉脱力应符合表7-6的要求。

　　导线线径(抗委真矿际型次倍调席mm) 最小拉脱力末介己朝除带(N)导线线径(mm) 最小拉脱力(N)

　　0.4 24 0.8 96

　　0.5 38 1.2 120

　　0.6 52

产品组成

　　一般来说，一个分线盒由以下几个部分组成:

　　1. 电源接入口。分线盒是为了把一条电源信号转换差照织市甲完圆为多条输出，所以首要条件是能够接入一条电源。

独余方突旧介　　2. 电缆线。此电缆线的插头为一般的电源插头，用来连接外部电源。

　　3.输出端口。用广决己神假杆来输出电源，其他需要电源的设备插在此端口上。

　　4. LED指示灯。用来标识电源是否接通。

　　5. 外壳。根据不同工业应指示治钱多距用的需要材料也可能不相同。比如要求防爆、防水等性能。

产品规格

　　分线盒的规格在针脱名银家曲价儿头电一定范围内是可选的。可根据自己的需要进行定制。

　　·电源接入口风格够留钟须植几航法年:可选择在分线盒顶部或侧边。

　　·电缆线规格:PUR电缆(标准)，M8插头，M12插头，M16的连接器，M12插头，M23插头

　　·电缆线长度乙供且级区最异倍适你承:一般为5米到10米，有特殊需求也可自定义长度。

　　·端口数量:一般是成对出现的，比如4端口，6端口，8端口，10端口

　　·输出线路配置:5针/ 3线接口，5针/ 4线接，5针/ 5线连接器，3针单一I/O端口，4针双I/O端口

　　·外壳:标准外壳，防爆外壳。

安装方法

　　1.各种室外分线盒的安装

　　(1)分线盒在水泥杆上安装(采用金属背架)。

　　(2)墙式室外分线盒的安装。

　　2.室内分线设备的安装

　　(1)墙式室内分线盒的安装

　　①安装在走道墙面的分线盒，其安装高度在画镜线上方或盒底部距地坪2500mm。

　　②安装在室内墙壁的分线盒，可安装在踢脚线的上方，盒底距踢脚线50mm。

　　③安装在电缆上升房内的分线盒，应采取竖装，其下部距地坪1500mm。

　　④墙式室内分线盒安装采用铅榫、木螺丝。

　　3.壁龛式分线箱安装分为箱体安装和箱内接续部件安装两部分。

　　① 箱体安装由房屋建筑施工部门按设计要求进行。

　　② 箱体下沿离地坪1000~1300mm，箱边距墙角≥1000mm。

　　③ 进入箱内的电缆管，用户线长度不得大于15mm。管口倒钝并铰牙，再用螺母将管子与箱体连接。

　　④ 箱内接续部件安装包括穿线板、模板安装，模块宜安装在箱内居中位置。

应用领域

　　分线盒按照其用途不同，一般分为两类，一类是用于连接电源的电力分线盒，一般我们所说的工业分线盒指的都是这一类;另外一类是用于连接通讯信号的通讯分线盒，这一类通常是我们生活中所说的网络分线盒，电话分线盒，网线分线盒等。工业分线盒品牌主要有美国的woodhead，江苏欧瑞，网络分线盒品牌有瀚荃电子，广州兆普等。
