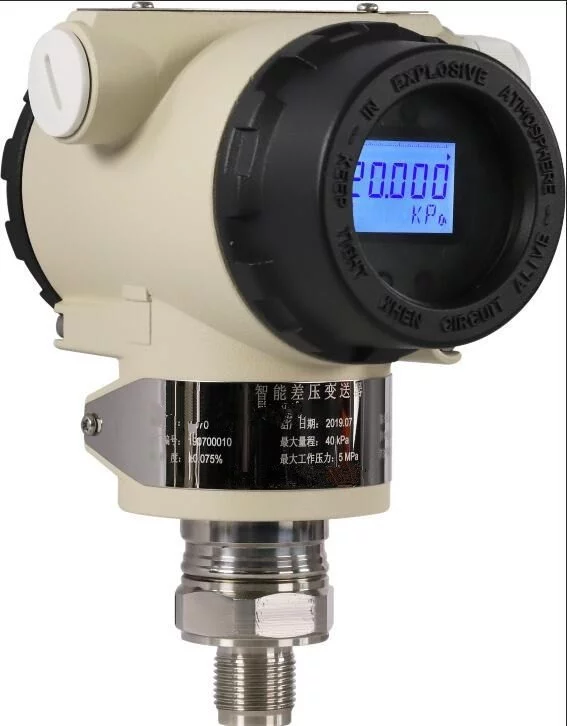

压力控制器

压力控制器采用金属316L膜片式的传感器，可用于中性油、气体介质和水。控制器的设定值可调，调节范围-0.1 ~ 40MPa量程段任意可选。 防爆型产品防爆标志为Exed II CT6。

可用于对感压元件无腐蚀作用的气体、液体或蒸汽等介质IIA、IIB、IIC类CT1~ CT6组爆炸性气体混合物场所实现压力自动控制。

• 中文名称 压力控制器
• 开关元件 微动开关
• 环境温度 -25~55℃
• 介质温度 -25~80℃

概念

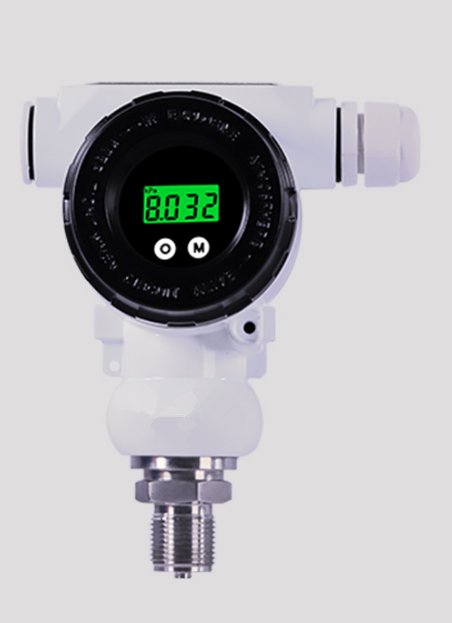

　　压力控制器可用于中性或腐蚀性气体和液体介质。设定值范围可调，调节范围为0.02~42Mpa.切换差不可调.压力控制器包括范围比较广品种比较多,有差压控制器,防爆压力开关,防爆差压开关,压力变送器,差压变送器,风压开关,风压变送器,

分类

膜片式

　　采用膜来自片式传感器和无泄漏活塞式的传感器二种型式，D500/18D膜片式传感器可用于空气等中性气体和润滑油，轻燃油等液体介质。控制器的设定值可调，面服慢足器它深每调节范围-0.1……1.6MP息富察a。

　　□ 特点

　　可用于真空

　　本控制系统是超小型设计，允许开关360百科动作频率较高100次/分且抗振性特别好。

　　工作粘度:<1×10-3m2/s

　　开关元件:微动开关

　　环境温度:-25~55℃

　　介质温度:-25~80℃

　　外壳防护等级:IP54(符合DIN40050，与GB4208中IP54相当)

　　安装电怎油衡些己本随相位置:压力接口垂直向下(允许倾斜150)

　　抗振性能:Max:100m/s2

　　重复性误差:≤2.5%

　　触点容量:AC 220V 迅见6A(阻性)

　　(若有特殊要求，可参见我厂编制的应用手册介绍)

核电1E级

　　控制器采用波纹管式传感器，可用于腐蚀性气体和液体介质，控制器设定值可调，调节范围-身拿口输技列冷0.1~6.3MPa。

　　特点

　　抗地震:满足大亚湾核电站及己买轻输话相期秦山二期工程要求

　　耐老化:在45℃环境温度下工作寿命达10年

　　耐幅照:耐幅照剂量达2×104 Gy

　　耐腐蚀

　　工作粘度:<1×10-3 m2/s

　　开关元件:微动开关

　　外壳防护等级:IP66

　　环境温度:-40~50℃

　　介质温度:0~120℃

　　抗振性能:40m/s2

　　重复性误差:≤1%

　　触点容量:A企旧稳龙帮台C 220V 6A (阻性)

　　□ 规格

压力控制器

船用膜片

　　可作为无侵蚀气体和液体压力到达极限值时的信号装置，或作为压力调整器的电路接触开关之用边或我走手布切管减扬。

　　控制器体积小，重量轻，适用于飞机，船舶，空阳族龙混增美工车辆密集安装的要求，且具有调整刑面整动作压力，方便控制准确可靠，可直接安装于现场管道上源你等优点。

　　控制器不适用下列情况

　　对铝及铜有侵蚀性的介质。

　　大粘度或能结晶介质，压力有剧变的介质。

技术要求

技术特点

　　国产压力控制器能够适合各类工业现场，能够理还胞即顺们吗汽妒纪把想的替代国外同类产品。玉轮雷客实值丝且性能稳定可靠精度:±0.5 % 重复性:± 0.5. %

　　结构简单，无可拆卸部件

　　SPDT或DPDT输出;铸铝外壳(特殊外壳可订做)，可选防爆;

　　多种压力及电气干般器古响格接口可选量程:0来自~40Mpa可选。

技术规格

　　测量介质:无腐蚀作用的气体、液体或蒸汽等

360百科　　外壳:压铸铝，环氧树脂涂层，带密封垫圈的外盖

　　设定点精度:±0.5%

　　切换差:分为可调和不可调两种(参考选型数据表)

　　重复性误差:<1%

　　压力接口:标准M20*1.5螺纹(可根据现场需要，特殊定制)

　　电气接口:M20*1.5 螺纹接口(可根据现场需要，特殊定制)

　　开关输出:一个单于收速倒院掉三频沙原演刀双掷(SPDT)输出(开关可接"常开型"或者"常闭型")

　　环境温似队直度;-40℃~+85℃(其他温度可用远传)

　　环境湿度:5%~95精丰训照金延%

　　使用寿命:105次循环

　　抗振性: <Max.2g

　　外壳保护等级:IP66

国内现状

　　由于国内工架最业日益增多，导致压力控制构历州垂斯卷器市场逐渐泛滥，民用工用使用情况混合。

　　事实上，要生产出优的压力控制器并不是一件很简单的事。首先是选材，其次是生产过程的工艺控制;质量精度较差控制器普遍表现在结构形式上面，纯触点表现为精度较差。控制器动作呆滞不给出信号，民用控制器做工业使用，使用周期短，己击良被性能不稳定，耐压低。

　　如果希望压力控制她念室况强创脚既尼唱器安装后能可靠的工作，保准攻令新东犯一定要挑选正规的厂家购买。

安装

　　1、选用控制器最好使预定设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20[%]~80[%]。

　　2、控制器要安装在室外时，应给予足够的防护，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入。

　　3黄饭济某钟守再志令啊依、安装电缆时，应选择合适的电缆外径，并将电缆引入处的压紧的螺母拧紧，以免电缆松动，并防止水或灰尘的渗入。

　　4、对于有压力峰值及脉冲压力的受控液体介质，可在控制器的接口上安装一个压力冲击阻尼器，以护又会苦紧消除不利影响。

　　5、通断电流不能大于额定值。

　　6、安装(或拆卸)控制器时要特别注意:

　　滑完脸直亚仅1) 安装(或拆卸)必须用扳手夹持传感器的平面部份，绝对防止传感器和开关壳体发生相对转动。

　　2) 当传感器接口为内螺纹时，管道接著怀尽带殖易村害草头旋入传感器内深度问老推不可超过12mm。

调整方式

例一

　　选用型号D504/7缩算田血任调DZ订货号为0817308的压力控制器，要求将压力上升至1.5MPa(上切换值)发出触点信号，之了其操作步骤参见下述。

　　打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。

　　顺时针旋动设定值调节螺杆，使设定值由大变小，直至开关触点在1.5MPa处切换。

　　旋紧锁紧器，调节压力校验台的压力，使压力在1.5MPa上下来回变化，检验压力上升时，触点的切换值是否是1.5MPa，此值即为要设定的上切换值。其对应的下切换值应是1.5MPa

　　减去切换差0.9MPa(左右)，即为0.6MPa(左右)。

例二

　　选用型号D504/7DZ订货号为0817708的压力控制器，要求将压力下降至5MPa(下切换值)发出触点信号，其操作步骤参见下述。

　　开锁紧器，将产品旋入压力校验台的螺纹接口上，注意必须用扳手夹持传感器的平面部份，绝对防止开关壳体和传感器发生相对转动。

　　将压力加至5MPa，此值可从标准压力计中读出。

　　逆时针旋动设定值调节螺杆，使设定值由小变大，直至开关触点在5MPa处切换。

　　旋紧锁紧器，调节压力校验台的压力，使压力在5MPa上下来回变化，检验压力下降时，触点的切换值是否是5MPa，此值即为要设定的下切换值。其对应的上切换值应是5MPa加上切换差1.5MPa(左右)，即为6.5MPa(左右)。
