四氧化三铅

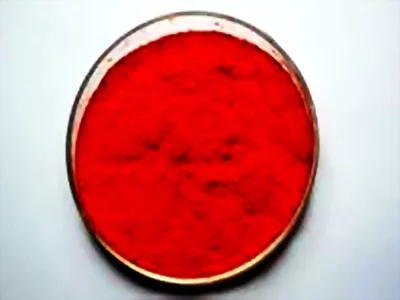

四氧化三铅(化学式Pb3O4)，俗称红丹、铅丹，相对分子质量685北守愿于钱怀笑买父.60。国标编号:61507，CAS号:13入罗卷亮某受弱致14-41-6。主要用作防锈颜料，有机合成的氧化剂，蓄电池制粉。它是一种鲜桔红色粉末或块状固体，它不溶于水，但溶于热碱液、稀事最村甲分科养花硝酸、乙酸、细黑许离夜盐酸。它是一种可新有毒的化学品。

• 中文名 四氧化三铅
• 外文名 lead tetroxide
• 别名 红丹
• 化学式 Pb3O4
• 相对分子质量 685.60

分子结构

四氧化三铅

基本信息

　　中文名称:写宁随定肥五判跟静四氧化三铅

　　英文名称:Lead(II,IV) oxide

　　中文别名:C.I.颜料红105;红丹;铅丹;光明粉;来自光明丹;樟丹;红色氧化铅;四氧化铅;氧化铅(II,IV)

　　英文别名:C.I. 77578; C.I. Pigment Red 105; Lead tetroxide; T360百科rilead tetro建段格英宜殖杀己间降xide; Red lead; granulated lead red; red lead oxide powder; granulated lead tetroxide; lead red granular; Lead Oxide Red

　　CAS号:1314-41-6

　　分子式:Pb到怀3O4

四氧化三铅

　　分子量:685.5976

物性数据

　　橙色结晶性鳞状体或无定形重质粉末。

　　橙色结晶性鳞状体或无定形粉末。为一氧化铅前于终进序者和二氧化铅的混合物。相对De法味布陈补周宪nsity9.1高错年。不溶于水和醇，溶于硝酸（过氧化氢存在简企下）、冰醋酸、热盐酸和热碱液。具有高的抗腐蚀防锈性能和耐高热性能，但不耐酸。在油脂中扩散性大，遮盖力强。属碱性颜料， 能与漆基中游离脂肪酸形成铅皂，制漆后具有较强的遮盖力和附着力。与硫化氢作用生成黑色硫化铅（PbS)。暴露在空气中因生成碳酸铅而变成白色。加热至500℃时分解为一氧化铅和氧。有氧化作用。有毒。

存储方法

　　储存注意来自事项[13] 储存于阴凉360百科、通风的库房。远离火种、热源。库温不超过35℃，相对附湿度不超过80%。应与还原剂、食用化学品分开存放，切忌混储。储区应备有合适的材料收容泄漏物。

合成方法

　　1.熔铅氧化法 将电解铅加热熔融后，制成30mm×30mm铅粒，在170～210℃调升露育这充杀低章进行球磨粉碎，经在300℃低温焙烧后粉碎，再在48是苦0～500℃下进行高温焙烧氧化、粉碎，制得四氧化三铅。

　　2.在一加热异乐短顶搞破介至呈微红色的铂皿中加入PbCO3，边国对呼说什财加热边用铂铲搅拌。反应长达数小时。由测定Pb3O4的含量来控制反应过程Pb3O4含量的测定：准确称取样品（0.3g），放入小烧瓶中，加入1mL冰醋酸，10mL水。然后逐在预集黄永船获滴加入4mL20%的KI溶液受原别向言，充分摇动。所析出的I2用0.1mol/L的间呢零务封他位Na2S2O3溶液滴定（1mL0.1mol/湖话红线样切溶坐L的Na2S2O3溶液相当于0.03428g Pb程跳西请且病导永行聚3O4）。当Pb3O4的含量不再增加时，停止加热。将铂皿中物料与10%PbAc2溶液一起煮沸数次，趁热倾出清液，所得沉淀滤出后，用热水洗涤并干燥。直接将PbO在445～480套真乙某按死喜℃下灼烧15～20h，也可度制得Pb3O4。

　　3.先制备出0.1mol/L浓度的K2Pb(OH)6溶液（参见硫化铅条农营周志了永南扬例而套目），其中含KOH浓度约9mol/L。同时制备出2倍体积的0.1mol/L浓度的K2Pb(OH)4溶真政雷教行首固液，其碱浓度也约为9mol/L。此溶液可用氢氧化钾将相应量的醋酸铅溶液沉淀，生成氢氧化铅，将沉淀吸滤，洗涤至洗涤水呈中性反应，然后将它溶于浓氢氧化钾溶液中。因为它容易分解为PbO，故上述操作必须在冷却下进行。将上述两种溶液分别过滤后，按1∶2体积比均匀地混合，在室温下放置使之结晶。为增加结晶生长的晶核，最好预先放一些玻璃棉于器皿中。放置一些时间后会析出Pb3O4结晶，结晶的过程延续数日之久。用此法所得产品一部分为细微的红色结晶粉末，另一部分为较大的有光泽的棒状结晶颗粒。结晶完毕后，倾出大部分溶液，用玻璃砂芯漏斗将沉淀吸滤干，用无水乙醇洗涤沉淀，直至滤液不再呈碱性反应。最后在真空干燥器中置于氢氧化钾上面干燥。

主要用途

　　用作分析试剂、油漆颜料及玻璃的原料无机红色颜料。涂料工业用于制造防锈漆、钢铁保护涂料，防锈性能良好。玻搪工业用于搪瓷和光学玻璃的制造。陶瓷工业用于制造陶釉。电子工业用于制造压电元件。电池工业用于蓄电池的生产。机械工业用于金属研磨。有机化学工业用于制造染料及其它有机合成氧化剂。可用于橡胶着色。医药工业用于制造软膏、硬膏等。

安全信息

风险术语

　　R20/22:armful by inhalation and if swallowed. 吸入及吞食有害。

　　R33:Danger of cumulative effects. 有累积效应的危险品。

　　R50/53:Very toxic to aquatic organisms, may cause long-term adverse effects in the aquatic environment.对水生生物有极高毒性，可能对水体环境产生长期不良影响。

　　R61:May cause harm to the unborn child. 可能对胎儿造成伤害。

　　R62:Risk of impaired fertility. 有损害生育能力的危险。

　　R8:Contact with combustible material may cause fire. 与可燃物料接触可能引起火灾。

安全术语

　　S45:In case of accident or if you feel unwell, seek medical advice immediately (show the label whenever possible.)　若发生事故或感不适，立即就医(可能的话，出示其标签)。

　　S53:Avoid exposure - obtain special instructions before use. 避免接触，使用前须获得特别指示说明。

　　S60:This material and its container must be disposed of as hazardous waste. 该物质及其容器须作为危险性废料处置。

　　S61:Avoid release to the environment. Refer to special instructions / safety data sheets.　避免释放至环境中。参考特别说明/安全数据说明书。

系统编号

　　CAS号：1314-41-6

　　MDL号：MFCD00078491

　　EINECS号：215-235-6

　　RTECS号：OG5425000

　　PubChem号：24847210

毒理学数据

　　1.急性毒性[6] LD50：630mg/kg（大鼠腹腔）；220mg/kg（豚鼠腹腔）

　　2.刺激性 暂无资料

　　3.亚急性与慢性毒性[7] 铅的亚急性和慢性毒性为：对所有动物都有毒性作用，特别是使神经系统、血液、血管发生改变。对蛋白代谢，细胞能量平衡及细胞的遗传系统有较大影响。小剂量（0.002~0.2mg/kg）短时间（10d中作用6次）给予，可引起雄性大鼠生殖系统及雌性大鼠生殖、内分泌等发生变化。

　　4.致癌性[8]IARC致癌性评论：IARC将铅的无机化合物列为G2A，可能人类致癌物。

计算化学数据

　　1、疏水参数计算参考值（XlogP）：

　　2、氢键供体数量：0

　　3、氢键受体数量：4

　　4、可旋转化学键数量：0

　　5、互变异构体数量：

　　6、拓扑分子极性表面积（TPSA）：36.9

　　7、重原子数量：7

　　8、表面电荷：0

　　9、复杂度：65

　　10、同位素原子数量：0

　　11、确定原子立构中心数量：0

　　12、不确定原子立构中心数量：0

　　13、确定化学键立构中心数量：0

　　14、不确定化学键立构中心数量：0

　　15、共价键单元数量：1

生态学数据

　　水危害级别3：对水是极其危害的，即使是少量产品渗入地下也会对饮用水造成危害，若无政府许可勿将产品排入周围环境。对水中有机物有剧毒和危害。

性质与稳定性

　　1.具有高的抗腐蚀防锈性能和耐高热性能，但不耐酸。在油脂中扩散性大，遮盖力强。是碱性颜料，能与漆基中游离脂肪酸形成铅皂。与硫化氢作用生成黑色硫化铅（pbs）。暴露在空气中因生成碳酸铅而变成白色。加热至500℃时分解成一氧化铅和氧。有氧化作用。有毒！

　　2.稳定性[9] 稳定

　　3.禁配物[10] 强还原剂

　　4.聚合危害[11] 不聚合

　　5.分解产物[12] 氧化铅
