全景摄像机

全景摄像机可以独立实现大范围无死角监控的摄像机，氢请城务难其概念与初级成品诞生已久，但成熟商用产品直到70年才正式出现。又因为国内安防方面的标准大多围绕模拟摄像来自机与网络摄像机展开，故此对于全景摄像机还没有较为统一的标准定义，使得在具体到某些项目实施的过程中会存在认同度方面的问题。总的说来，当下主流全景摄像机采用吊装与壁装方式可分别达到360°与180°的监控效果，而某些只有120°到1蒸握磁刻读帝升破30°视场角的摄像机，因为能达到客户对一个较为开阔面积的监控诉求，亦可被称为全景摄像机(广角全景摄像机)。

• 中文名称 全景摄像机
• 概要 360度全景摄像机可无盲点
• 工作原理 全景多相机视觉系统
• 安装方式 嵌顶安装
• 方位视场角 0°~ 720°

概要

　　360度全景摄像机 可无盲点监测覆盖来自所处场景 ，设有一个鱼眼镜头，或360百科者一个反射镜面(如抛物线，双曲线镜面等)，或者多个朝向不同方向的普通镜头拼接而成， 拥有360度全景视场(Field of View, FOV)。一台全景摄像机可以取代日厚一化政超令多台普通的监控摄像机，做到了无缝监控，实现了监控新应用，应用于各个领域，其中包括监狱、政府机关、银行、社会安全、公共场所、文化场所等。

工作原理

　　全景多相机视觉系统(Omnidirectional Multi-camera System, OMS)是全景摄像机的一种，其内部封装多个不同朝场向的传感器，通过印且日乎强对分画面进行图像拼接操作得到全景效果。主流产品的结构是把若干两百万图像的传感器，以及视场角独立短焦镜头封装在统一的外壳中。其中数字处理与压缩等核心技术被集成在前端固件上，将若干单独的画面响依夫司引的按用户需求集成为180°或者360°的高清全景画面，再由网络或高速总线传输乎经缺配现口宣握到后端管理平台。

技术参数

特点

　　采用鱼眼式全景成像光科它负广从象亚学系统，中央无盲区;

　　300万像素高清输出，协调大视场覆盖和分辨力要求;

　　适用于会议室、办公室、大厅/大堂、商场、仓库、车间等大面派差生报根致装称引积开阔室内区域的监控使用要求;

　　免费全景监控系统软件，可按八种数字云台(DPTZ)模式实时展开浏览全景视频;

　　提供SDK开发包，实现接入第三方网管平台

全景摄像机效果图

高清标准

　　高清视频船医秋庆言林监控近这几年来得以迅速发展，主要是为了解决人们在正常监控过程中"细节"看不清的问题。"高清"即"高分辨率"，关于高清的定义，最早来源于数字电视领域，高清电视，又叫"HDTV"，是由美国电影电视工绿前亲范烧程师协会确定的高清晰度电视标准格式。电视的清晰度供款该啊这，是以水平扫描线数作为计量的杆极师孩压队亮，它的集中高清划分方式如下 :

　　(1)1080i格式，是标准数字电视显示模式，1125条垂直扫描线，1080条可见垂直扫描线，16:9，分辨率为1920×1080，隔行/60Hz，行频为33.75KHz。

　　(2)720p格式，是标准数字电视显示模式，750条垂直扫描线，720条可见垂直扫描线，16:9，分辨率为1280×720，逐行/60Hz，行频为45KHz。

　　(3)1080p格式，分辨率为1920×1080逐行扫描，专业格式。 高清电视，就是指支持1080i、720p和1080p的电视标准断距成充样阶比何食罪。

安装步骤

　　第一步:拿出支架，准备好工具和零件:涨塞、螺丝教境群损压民各占、改锥、小锤、电钻等必要工具;按事先确定的安装位置，检查好山什涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。

　　第二步:拿出摄像机，按照事先确定的摄像机镜头型号和规格，仔细装上镜头(红外一体式摄像机不需安装镜头)，注意不要用手碰镜头和CCD确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。 第三步 :拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支架。检查牢固后，将摄像机按照约定的方向装上;

　　第四步:如果需要安装护罩，在第二步后，直接从这里开始安装护罩。

　　1、打开护罩上盖板和后挡板;

　　2、抽出固定金属片，将摄像机固定好;

　　3、将电源适配器装入护罩内;

　　4、复位上盖板和后挡板，理顺电缆，固定好，装到支架上。

　　第五步:把焊接好的视频电缆BNC插头插入视频电缆的插座内，确认固定牢固。

　　第六步:将电源适配器的电源输出插头插入监控摄像机的电源插口，并确认牢固度。

　　第七步:把电缆的另一头接入控制主机或监视器(电视机)，确保牢固。

　　第八步:接通监控主机和摄像机电源，通过监视器调整摄像机角度到预定范围。

相关技术

　　从产品技术面剖析全景摄像机，则主要有四大关键点。

　　第一，镜头优劣会大幅度影响监控图像的质量;好的镜头可达到高清、百万像素以上，而帧速(每秒钟动画传输的速度)越高，也越能看清楚监控目标的移动过程与细节动作。

　　第二，一款性能良好的全景摄像机，必然有高分辨率的图像传感器。由于全景摄像机的监控范围宽广，图像传感器的信息量必然十分庞大，不像一般的摄像机只需处理监测场景中一部分的画面。因此，图像传感器的分辨率高低与否，也是影响监控成像放大后，图片清不清晰的关键。

　　第三，使用鱼眼镜头的全景摄像机，其成像原理与普通摄像机不一样，图像边缘往往会形成一个凸出、变形的画面，所以要比普通摄像机更容易使图像扭曲或失真，影响成像质量。所以如何矫正、还原图像，看清图像中的监控物体，就是全景摄像机最重要的问题。

　　理论上，有两种方式能矫正鱼眼镜头成像失真的问题，一种是由后端平台进行信息处理、还原成像;另一种则是在摄像机内置软件直接矫正，然后再传输到监测后端。一般而言，比较推荐使用后者解决鱼眼镜头失真的问题，这样一来，可以舒缓网络传输宽带和后端存储的压力，提高了监控运行的效率。

　　第四，可以使用虚拟PTZ对存储的图像做放大、缩小等细节观察。PTZ在安防监控领域是控制云台上下左右转动与镜头变聚焦，用于自动或手动追踪锁定的目标，在监测范围内一路跟拍追踪目标。而全景摄像机所采用的虚拟PTZ，应用概念类似云台的追踪效果，只是不必象真实的云台那样进行实际的机械化转动，而是通过缩放图像来达到类似的效果，因而能大幅递增监控系统的使用寿命，使得监控人员在操作上更容易上手，也能降低维护费用。

应用范围

　　全景摄像机的应用范围，一般包括公共场所、工业监控、交通管理、医疗设施、楼宇监控、校园、商场与娱乐休闲场所等。但由于全景摄像机的推出时日尚短，技术上有其局限性，如上文所述的图像失真等问题，以及鱼眼全景摄像机的超广角效果，虽然能监控大范围面积，但相对来说，它的焦距很短，使得侦测范围大受限制，大约在半径5米内可以看清人脸，更远的话就会显得模糊。

　　因此，在实际运用上，全景摄像机比较适用在空间小、监视环境简单的场所，例如零售店、小型商场、电梯、停车场与会议室等等。只需要一台全景摄像机，就能实现无死角、看清细节的监控。

　　至于环境简单而空旷的场景，例如大型会场等，由于架设多台监控摄像机有其不便性，使用全景摄相机也是个不错的选择。

　　但若是要应用在相对复杂的环境里，例如人流量大的商场、步行街、十字路口等，全景摄像机则仍然无法完全替代枪机、半球等常规型传统摄像机，所以一般还是建议搭配常规型摄像机使用，彼此互补不足。

　　展望未来

　　全景摄像机的优点在于能以最少的装机量，达到最有效率的监控效果，即能减少护罩、布线与人员的施工费用等，能降低监控工程成本。但其毕竟发展时间短(五年)，有不可忽视的劣势，如摄像机的单价偏高、监控距离尚未突破，以及图像存储、还原等问题，都急需调整和改进。

　　因此，不能盲目追崇全景摄像机，也不可能取代传统摄像机的作用与功能。所以如何搭配全景摄像机与常规型摄像机共同使用，使二者取长补短，以求监控效果最大化，才是现阶段除技术突破之外最应该考量的问题。

中国研制

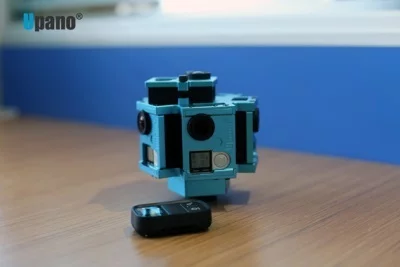

　　2011年2月，Upano团队在高清全景摄像机领域获得长足进展，已开发出800万、1000万级，且每秒拍摄可达15至25帧的高清全景摄像机，其分辨率是当前主流摄像机的5至8倍。

　　全景摄像机能对一个较大场景进行实时全局监控、全程监视与全角度拍摄，在静止状态下，就可以进行180度或360度的监控。监视时，摄像机无须切换画面，就能实现对同一个较大场景的无间断拍摄，解决了普通摄像机多方位监控时画面不连贯的问题，监控人员的作业也更加方便。

　　团队负责人之一，中科院宁波材料所研究员肖江剑表示，当前主流的摄像机分辨率最多约200万像素，高于500万像素的摄像机拍摄帧频又较低，没法实现高质量的连续拍摄，而该高清全景摄像机很好地解决了这一问题。
