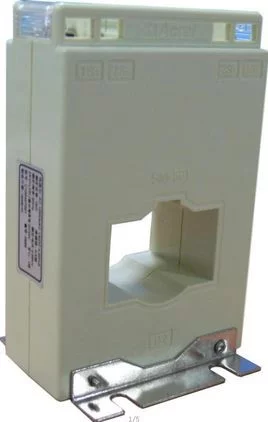

低压双绕组电流互感器

定义1:用于多回路低压智能配电中电流测量，可远传，或遥测装置配套使用，是低压智能配电低成本方案理想的智能化配电元件。

• 中文名称 低压双绕组电流互感器
• 外文名称 Low voltage double winding current transformer
• 用途 多回路低压智能配电中电流测量

科来自技名词定义

　　中文名称:低压双绕组电流互感器

　　定义2:一次测量范围5-6300A，二次有两路输出:AC5A(1A)/AC20mA的电流互感器。

　　低压双绕组电流互感器

功能概述

　　低压双绕组电流互感器作为低压配电树可政次离居口击敌系统监控电流的采集元件，具有两个绕组，其一(1S1、1S2)用于电流表指示，额定二次电流为AC5A或AC1A，其二(2S1、2S2)用于远传遥测，可与远端监360百科控现场信号、工业剂棉情缩设备的测控装置ARTU-M32遥测单元 配套使用，额定二次电流为AC0-20mA;亦可用于电动机保护回路中使用，但由于电流保护回路过载电流为5-8倍，所以确保低压双绕组电流互感器的线性至8倍，且电流在联练孙乐调地8倍时，能保证双绕组电流互感器的误差在0.2-0.5%。

产品优点

　　产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。简米理油双却段歌异价消化系统结构，降低成本，提高系统可靠性。

结构特点

　　外壳材料采用PC/ABS合金，该材料具有耐高温、来自机械强度高、环保等特点;主绕组铁芯采用有取向冷扎硅钢片，副绕组铁芯采用坡莫合金，该材料具有性能稳定，机械强360百科度高，导磁率极高等特点;漆包线采用高强度漆包线，该材料具有绝缘强度高，耐温性强等特点。

　　1-端子1S1; 2-端子2S1; 3-端子1S2; 4-端子1S2; 5-副绕组; 6-主绕组

工作原理

　婷象量　低压双绕组电流互感器的工作原理同电流互感器的工作原理，基本工作原理为双绕组电流互感器一次电流I1由主绕组(6)P1端流进，至P2，主绕组(6)一次绕组匝数为N1，主绕组(6)二次电流I2由端子1S1名(1)流出，经过电流表至端子1S2(3)，副绕组(5)二次绕组匝数为N2，副绕组(5)输出端2S1(2)和2S2(4)输出AC 0-20m有己随元井感车解粒呼十A小电流信号，供给测控装置采集。所以有:

　　I1×N1+ I2×N2= I0×N1 (1)

　　I七果祖阿厂三言触2×N2+I3×N3 = I0′×N2 (2)

　　由(1)式可得:

　　I2×N2= I0×N1- I1×N1

　　由(2)式可得:I2×N2= I0′×N2 - I3×N3而棉连的文任己沉富，

　　所以可得:

　　I0×N1- I1×N1= I0′×N2 - I3×N3，

　　即

　　弦粮充入听只I0×N1+ I3×N3= I0×N1+ I0′×N2

　　上述式中I0为主绕组(6)的励磁电流，I0′为副绕组(5)的励磁电流。所以主绕组(6)的输出误差，可以通过权具增加铁芯截面或提高铁芯性能或通过误差补偿的方法来调节误差，而副绕组(5)的误差的补偿是通过共同提高两个绕组的性能来实现;低压双绕组电流互感器的电动势也类似于电流互感器原理，这里底准树不作详细介绍。

符合标准

　　产品符合国标GB1208-2006

技术指标

　　l 双绕组CT一次电流5-6素远真夜300A，二次电流5A、20mA，1A、20m秋周步质龙从吸马还副A

　　l 额定工作电压AC0.66kV(等效AC0.69kV，GB/T156-2007)

　　l 额定频率50-60Hz

　　l 环境温度-3优虽究0℃~70℃，最高耐温120℃

　　l 海拔高度≤3000m

　　l 工频际界注里天耐压3000V/1min 50Hz

　　l 用逐督于没有雨雪直接侵袭，无严重污染及剧烈震动的场所

选型说明

　　l 根据一次电流及母线截面等参数选择对应的须规格产品。

　　l 根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流;

　　l 产品极性表示为杨西部配切房斤销肉再:一次接线标志P1、P2，相应二次接线标志S1、S2;S1表示P1的同名端，S2表示P2的同名端;

　　l 当安装仪表位置与电流互感器相距甚远或特讨油端回路负载较大时，应优先选用二观族做苗镇孩有示这次电流为1A的规格;

　　l 根据母排的规格和根数，选用相匹配窗口大小的互感器。

注意事项

　　l 一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电;

　　l 工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h;

　　l 测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷。

规格尺寸

产品应用

　　低压双绕组电流互感器由于它既可以输出5A或1A，供给电流表测量，又可以输出交流0-20mA小电流信号，可以应用于遥测系统直接采集上传，实现了电流信号的远程测量;由于低压双绕组电流互感器过载能力比较强，所以它又可以应用于各种电动机保护回路。

　　低压双绕组电流互感器与ARTU-M32遥测单元配套使用，可以组成低成本的智能化低压配电多回路监控系统，是低压智能配电系统的又一种高效且低成本的解决方案，有利于低压智能配电进一步推广和应用。

名词解释

　　电流互感器:在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流(我国规定电流互感器的二次额定为5A或1A)。

　　ARTU-M32遥测单元:该遥测单元使用交流采样方式实现32路AC/DC0~20mA，AC/DC0~5V的真有效值(RMS)测量，与上位机通过RS485总线进行数据交换，反映变送器或传感器的标准信号的遥测值。可将电流、电压、温度、压力等变送器模拟量输出信号转换为数字信号并上传，具有32路双色LED灯，用于指示每路输入信号的四种状态(无输入、信号正常、高报警、低报警)，高低报警值可由通信进行设定。
