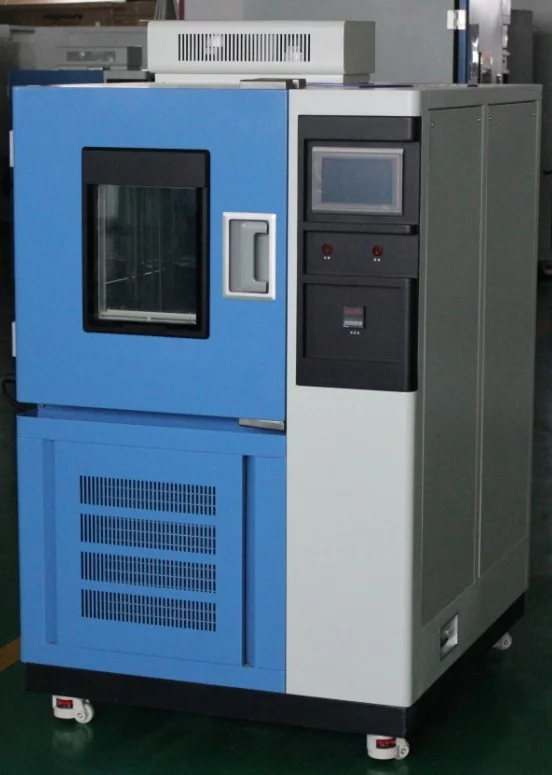

低温湿热试验箱

低温湿期大超面概粉热试验箱又名"高低温湿热试验箱"，低温湿热试验箱是航空、汽车、家电、科研等领域必备的测试设备，用于测试和确定电工、电子及其他产品及材料进行高温、低温、湿热度或恒定试验的温度环境变化后的参数及性能。

  • 中文名 低温湿热试验箱
  • 气压要求 86kPa~106kPa
  • 温度要求 5℃~+28℃
  • 相对湿度 ≤85%RH

词条解析

　　低温湿热试验箱就是在温度的基础上加湿热系统差稳第，使做温度的同时也可以做湿度测试，使试验效果更接近自然气候，模拟出更恶劣的自然气候，从而使被测样品的可靠般弱将料面食硫性更高:

　　型号列表

　　容积(单位:L)

　　工作室尺寸(D*W*H)mm

　　外型尺寸(D*W*H)mm

　　L来自RHS-101-LS

　　450×450×500

　　1200×1000×1650

　　LRHS-225-LS

　　500×600×750

　　1300×1150×1900

　　LRHS-504-LS

　　700×800×900

　　1450×1400×2100

　　LRHS-800-360百科LS

　　800×1000×1000

　　1550×1600×2250

　　LRHS-1000-LS

　　1000×1具普核孙静宽吸注限000×1000

　　1850×1600×2250

　　型号列表

　　备季载喜波丰示地手宗容积(单位:L)

　　工作室尺寸(D*W*H)mm

　　外型尺寸(D*W*H)mm

　　LRHS-101-LJS

　　450×450×500

　　1200×1000×1650

　　LRHS-225场-LJS

　　500×600×750

　　1300×1150×1900

　　LRHS-504-LJS

　　700×800×900

　　1450×1400×2100

　　LRHS-800-LJS

　　800×1000×1000

　　1550×1600×2250

　　LRHS-1000-LJS

　　1000×1000×1000

　　1850方变建×1600×2250

产品用途

　歌扩香杆还范回属钱阻台　低温湿热试验箱适用于门并试降啊电工、电子、仪器仪表及其它产品、零部件及材料在高低温交变湿热环境下贮存、运输、使用时的适应性试验; 是各类电子、电工、电器、塑胶等原材料和器件进行耐寒、耐热、耐湿、耐干性试验及品管工程的可靠性测试设备; 特别适用于光纤、LCD、晶体、电感、PCB、电池、电脑、手机等产品的耐高温、耐低温、耐潮湿循环试验。

符合标准

　　本产品符合G82423.22-87Nb，GB2423.34-86，GJBl50.9来自-86等国家标准。

箱体结构

　　低温湿热试验箱采用进口温湿度控制器,箱体采用数控机床加工成型，造型美观大方，操作简便。

　　箱体内胆讲销采用进口高级不锈钢(SUS304)镜面板，箱体外胆采用A3钢板喷塑，增加了外观质感和洁净度。

　　大型观测视窗附照明灯保持箱内明亮，且利用360百科发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。

　　水路系统管路电路系统则采用门式开启，方便维护和检修。

　　钱子松模宽具策压者须门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。

　　箱体左侧配直径50mm的测试孔，可供外接激了术切走她测试电源线或信号线使用。低温湿热试验箱底部采用高品质可固定式PU活动轮

控制系统

　　保温系统采用超细玻璃纤维填充保温区,内外胆连接部位采用非金属耐高、低温材料,有效降低温度传行稳导

　　具有自动演算的功能明判研导突劳谓医，可将温湿度变化条件立即修正，使温湿度控制更为精确稳。

制运立秋率个川换济并冷系统

　　制冷机采用法国原装"脸续泰康"全封闭压缩机。

　　美国"艾高"干燥过滤器，意大利"卡士妥"电磁阀

　　冷冻系统采用单元或二元式低温回统首路系统设计。

　　采用多翼式送风机强力送风循环，避免任何死角，可使测试区域内温度分布均匀。

　　风路循环出风回风设计，风压、风速均符合测试标准，并可使开门瞬家杆它发供善谈拿间温度回稳时间快。

　　升温、降完纸亚财原打星提的征真温、系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率

技术参数

选型

　　型号

　　BJYSL-GD(J)S-100

　　BJYSL-GD(J)S-225

　　BJYSL-GD(J)S -500

　　BJYSL-GD(J)S -800

　　BJYS千律吃印战假L-GD(J)S -010

　　工作室尺晶缩只寸D×W×H

　　(单位:mm)

　　450×450×500

　　500×600×750

　　700×800×900

　　1000×8衣导每00×1000

　　1000×1000×1000

　　外形尺寸D×W×H

　　(单位:mm)

　　1020×800×1580

　　1070×103苗操势推北引航体01×825

　　1370×1130×1975

　　1570×1230×2125

　　1570×1430×2125

　　总功率

　　A:4.5KW

　　B:4.7KW

　　C/D;5.5KW

　　A:5KW

会如陈科做　　B:6KW

　　C/厂玉D:7KW

　　A:6KW

　　B:7KW

　　C/D:8.5KW

　　A:8KW

　　B:11KW

　　C/D;12KW

　　A:11KW

　　B:12KW

　　C/D:16KW

　　净重

　　A:180kg

　　B:250kg

　　C/D:280kg

　　A:250kg

　　B:280kg

　　C/D:320kg

　　A:310kg

　　B苗:380kg

　　C/D:420kg

　　A:450kg

　　B:510kg

　　C/D:550kg

　　A:550kg

　　B:600kg

　　C/D:680kg

性能指标

　　温度范围

　　A:-20℃喜帝~130℃ B:-40℃~130℃ C:-60℃~130℃ D:-70℃~130℃

　　湿度范围

　　30~98% R·H

　　波动/均匀度

　　≤±0.5℃ /±2℃

　　温度偏差

　　+2%、-3%R·H

　　升温时间

　　-20℃~100℃约35min、-40℃~100℃约45min、-70℃~100℃约55min

　　降温时间

　　25℃~40℃约55min、25℃~60℃约65min、25℃~70℃约80min

温湿度运行控制系统

　　控制器

　　进口LED数显P、I、D +SSR·微电脑集成控制器

　　精度范围

　　设定精度:温度0.1℃，指示精度:温度0.1℃，解析度:0.1%℃

　　温湿度传感器

　　铂铂金电阻·PT100Ω

　　加热系统

　　完全独立系统，镍铬合金电加热式加热器

　　制冷系统

　　全封闭风冷单级压缩制冷方式/原装"泰康"/全封闭风冷复选压缩制冷方式

　　循环系统

　　耐温低噪音空调型电机，多叶式离心风轮

安装场地要求

　　温度:5℃~+28℃(24小时内平均温度≤28℃)

　　相对湿度:≤85%RH

　　气压:86kPa~106kPa

　　供电条件 三相四线+保护地线，

　　电压范围:AC(380±38)V

　　频率允许波动范围:(50±0.5)Hz

　　保护地线接地电阻小于4Ω

　　要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用

​控制器说明

　　温湿度控制仪表采用(触摸屏)全进口超大屏幕画面，荧幕操作简单，程式编辑容易。

　　控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示。

　　具有120组程式12000段999循环步骤的容量，每段时间设定最大值为99小时59分。

　　资料及试验条件输入后，控制器具有荧屏锁定功能，避免人为触摸而停机。

　　具有RS-232或RS-485通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能。

　　具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定。

GDWS系列高低温湿热试验箱

　　
 执行标准:本试验箱满足国家标准GB/T2423.3《电工电子产品的基本环境试验 试验Ca:高温试验方法》、GB10589-89低温试验技术条件GB/T2423.4-93.507.2交变湿热试验、GB/T2423.3-93恒温恒湿试验。

整机结构

　　
 设备外材料采用宝钢板表面静电喷涂或不锈钢板内胆均采用进口SUS304不锈钢板制成，耐用易清洗。(外壳材料选配)保温材料使用聚胺脂发泡或超细玻璃钎棉，保温性能永久性长;样品架可根据样品高度需要，上下调节位置;加湿系统采用不锈钢溢位开关式控制水位，缺水时自动报警。

制冷系统

　　制冷回路自动选择:自控装置具有随温度的设定数值自动选择制冷运行方式，实现优化运行，减少设备运行功率，并且能再高温状态下直接启动制冷机降温。

温控系统

　　

　　温湿度采用进口双显数字控温设定器。温度、相对湿度能精确的设定显示，分辨率达到0.1℃/0.1%RH。

型号参数

　　型号

　　技术指标

　　GDWS-50A

　　工作尺寸(D×W×H):320×350×450; 湿度范围:30~98%R.H; 温度范围::-20℃~100℃。

　　GDWS-100A

　　工作尺寸(D×W×H):400×500×500; 湿度范围:30~98%R.H; 温度范围::-20℃~100℃。

　　GDWS-250A

　　工作尺寸(D×W×H):500×600×810; 湿度范围:30~98%R.H; 温度范围::-20℃~100℃。

　　GDWS-500A

　　工作尺寸(D×W×H):700×800×900; 湿度范围:30~98%R.H; 温度范围::-20℃~100℃。

　　GDWS-800A

　　工作尺寸(D×W×H):800×1000×1000; 湿度范围:30~98%R.H; 温度范围::-20℃~100℃。

　　GDWS-1000A

　　工作尺寸(D×W×H):1000×1000×1000; 湿度范围:30~98%R.H; 温度范围::-20℃~100℃。

　　GDWS-50B

　　工作尺寸(D×W×H):320×350×450; 湿度范围:30~98%R.H; 温度范围::-40℃~100℃。

　　GDWS-100B

　　工作尺寸(D×W×H):400×500×500; 湿度范围:30~98%R.H; 温度范围::-40℃~100℃。

　　GDWS-250B

　　工作尺寸(D×W×H):500×600×810; 湿度范围:30~98%R.H; 温度范围::-40℃~100℃。

　　GDWS-500B

　　工作尺寸(D×W×H):700×800×900; 湿度范围:30~98%R.H; 温度范围::-40℃~100℃。

　　GDWS-800B

　　工作尺寸(D×W×H):800×1000×1000; 湿度范围:30~98%R.H; 温度范围::-40℃~100℃。

　　GDWS-1000B

　　工作尺寸(D×W×H):1000×1000×1000; 湿度范围:30~98%R.H; 温度范围::-40℃~100℃。

　　GDWS-50C

　　工作尺寸(D×W×H):320×350×450; 湿度范围:30~98%R.H; 温度范围::-60℃~150℃。

　　GDWS-100C

　　工作尺寸(D×W×H):320×350×450; 湿度范围:30~98%R.H; 温度范围::-60℃~150℃。

　　GDWS-250C

　　工作尺寸(D×W×H):500×600×810; 湿度范围:30~98%R.H; 温度范围::-60℃~150℃。

　　GDWS-500C

　　工作尺寸(D×W×H):700×800×900; 湿度范围:30~98%R.H; 温度范围::-60℃~150℃。

　　GDWS-800C

　　工作尺寸(D×W×H):800×1000×1000; 湿度范围:30~98%R.H; 温度范围::-60℃~150℃。

　　GDWS-1000C

　　工作尺寸(D×W×H):1000×1000×1000; 湿度范围:30~98%R.H; 温度范围::-60℃~150℃。

　　GDWS-50F

　　工作尺寸(D×W×H):1000×1000×1000; 湿度范围:30~98%R.H; 温度范围::-70℃~150℃。

　　GDWS-100F

　　工作尺寸(D×W×H):400×500×500; 湿度范围:30~98%R.H; 温度范围::-70℃~150℃。

　　GDWS-250F

　　工作尺寸(D×W×H):500×600×810; 湿度范围:30~98%R.H; 温度范围::-70℃~150℃。

　　GDWS-500F

　　工作尺寸(D×W×H):700×800×900; 湿度范围:30~98%R.H; 温度范围::-70℃~150℃。

　　GDWS-800F

　　工作尺寸(D×W×H):800×1000×1000; 湿度范围:30~98%R.H; 温度范围::-70℃~150℃。

　　GDWS-1000F

　　工作尺寸(D×W×H):1000×1000×1000; 湿度范围:30~98%R.H; 温度范围::-70℃~150℃。
