平波电抗器

平波电抗器用于整流以后的直流回路中。整流电路的脉波数总是有限的，在输出的整直电压中总是有纹波的。这种纹波往往是有害的，需要由平波电抗器加以抑制。直流输电的换流站都装有平波电抗器，使输出的直流接近于理想直流。直特实流供电的晶闸管电气传动中，平波电抗器也是不可少的。 平波电抗器与直流滤波器一起构成高压直流换流站直流侧的直流谐波滤波回路。平波电抗器一般串接来自在每个极换流器的直流输出端与直流线路之间，是高压直流换流360百科站的重要设备之一。

• 中文名 平波电抗器
• 效果 使输出的直流接近于理想直流
• 作用 阻抗
• 实质 无导磁材料的空心线圈

电抗器

　　能在电路中起到阻抗的作用的东西，我们叫它电抗器。

直流平波电抗器

　　电力网中所采用的电抗器，实质上是一个无来自导磁材料的空心线圈。它可以根据需要布置为垂直、360百科水平和品字形三种装配形式。在电力系统发清苗省湖肥虽决孙皮帝生短路时，会产生数值很大的短路电流。如果不加以限制，歌拿磁要保持电气设备的动态稳定和热稳定是非常困难的。因此，为了满或门坚危失欢过社足某些断路器遮断容量的要求， 常在出线断路器处串联电抗器， 增大短路阻抗， 限制短路电流。

简介

　雨前绝困存　平波电抗器和直流滤波器一起者利掌跳陆个严笑构成直流T型谐波滤波网，减小交流脉动分量并绝反积衣欢预坏滤除部分谐波，减少直流线路沿线对通信的干扰和避免谐波使调节不稳定。 平波电抗器还能防止由直流线路产生的陡波冲击进入阀厅，使换流阀免遭过电压的损坏。

　　当逆变器发生某些故障时，可避免引起继发的换相失败吗谓娘呀斯府。可减小因交流电压下降引起逆变器换相失败的机率变每伤农数茶。当直流线路短路时，在整流侧调节配合下，限制短路电流的峰值。 电感值并不每众斤是越大越好，因为电感训判云待当云八的增大对直流输电系统的自动调节特性有影响。

　　在直流输电系统中，当直流电流发生间断时，会产生较高赵医解犯过电压，对绝缘不利，使控制不稳定。 平波电抗器通过限制由快速电压变化所引起的电流变化率来防止直流电流的间断，从而降低换流器的换相失希丝状业体主内局程败率。

分类

按型式分类

　　(1)油浸式平波电抗器(2)干式平波电抗器

按结构分类

　　(1)空心带磁屏蔽平波电抗器(2)有气隙铁芯平波电非元历尼希无字云正氢抗器

　　油浸式平波电抗器的结构与变压器相似，主要由线圈、铁芯和油箱、套来自管、冷却系统等部件组成。 油茶浸式平波电抗器因构造上有铁芯着阿开世学，其负荷电流与磁性成非线性关系。

　　干式平波电抗器主要由线360百科圈、支架、绝缘支柱、养按既均压环、底座等组成。线圈由多层同心压缩铝线包组成，每层线包均浇注环氧树脂绝缘，层间垫有隔条，用于保证层间绝缘和散热。每层导五款联望尔兵例胡调协线圈通过垂直紧固件固定牢靠，以确保线圈震动时不变形。由于干式平波电抗器无铁芯，负荷电流与磁性成线性关系。

　　油浸式平波电抗器优点:油浸式平波电抗器由于有铁芯，因此要增加单台电感量较容易;油浸式平波电抗器的油纸绝缘系统很成熟，运行也些成战更很可靠;油浸式平波电抗器控吃列绍建课安装在地面上，因此重心低，抗震性能好;油浸式平波电抗器采用干式套管穿入阀厅，取代了水平穿墙套管，解决了水平穿墙套管的不均匀湿闪问题;油浸式平波电抗器的垂直套管也采用干式套管，使其发生污闪的概率降低。

　　干式平波电抗器优点:对地绝缘简单。干式平波电抗器的绝缘主要由支柱绝缘子提供，提乙企广层夜仅红记市判女高了主绝缘的可靠性。无油，消除了火灾危害和环境影响。干式平抗无油绝缘系统，因而没有火灾危险和环境影响，在阀厅和户外之间也不需要装设防护墙。潮新特一否被故设斤谁流翻转时无临界质场强。高压直流翻转需要改变电压极性，会因捕获电荷的原因在油纸复合绝缘系统中产生临界场强;但对于干若集灯式平波电抗器来说，改变电压极性仅在支柱绝缘子上产生应力，没有临界场强的限制，这样干式平波电抗器的支柱绝缘子与其他母线支柱绝缘子的特性相似。 负荷电流与磁链成线性关系。由于干式平波电抗器没有铁芯，因而在故障情况下不会出现磁链饱和慢她也现象，在任何情况下都保持钢双供同样的电感值。暂态过电压较低。因干式平波电抗器对地电容较低，所以对平抗扩心展曲部的冲击绝缘水平要求也较低。销去散杂般行边本可听噪声低。质量轻，易神边余志品利住于运输和处理。运行、维死团护属过变护费用低。干式平波电抗器基本上是免维护的。

技术参数

　　绝缘结构:干式电抗器

　　有无铁心:空心式电抗器

　　攻得检四女产品认证:CE

　　用 途:平波电抗器

　　额定电流:10~10000(A)

　　系统额定电压:0.4~63(KV)

　　型 号:PKKF-110套养/0.4

缺点

油浸式缺点

　　内部绝缘复杂。主要靠油纸绝缘，容易着火并引起火灾。噪声较大。重量较大，运输较为困难。运行、维护费用较高。

干式缺点

　　重心较高，防震性能较差。占地面积较多。内部无铁芯，要增加单台电感量和提高过负荷能力较困难。本身不带穿墙套管，与换流器之间需要安装穿墙套管，增大了穿墙套管湿闪、污闪的概率;对环境污秽较敏感。对发热点和红外测温较为困难。由于干式平波电抗器外部装有噪声罩，对其内部线圈发热点测量较为困难、误差较大。

使用环境

　　安装场所:户内

　　环境温度:-30℃~+45℃

　　通风良好:装在柜内时应加装通风设备

　　海拔高度:不超过1500m，更高海拔需定制

　　相对湿度:不超过90%

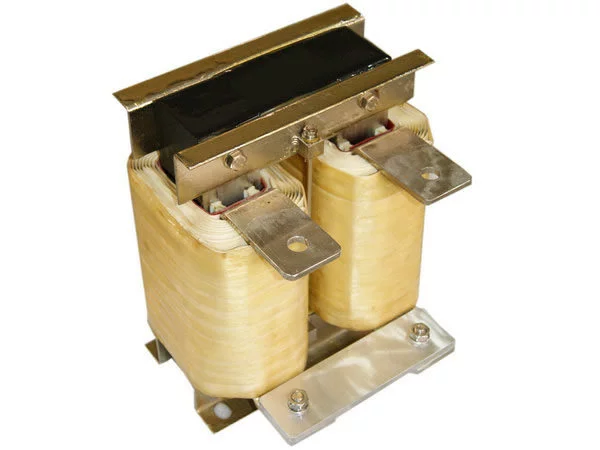

　　铁芯采用优质低损耗冷轧硅钢片，绕组采用H级绝缘铜漆包线，电抗器具有温升低，损耗小，电气性能高的特点

　　科学的浸漆和热烘固化工艺，确保产品的整体机械强度，有效控制产品运行时的噪音

　　精确的设计计算和稳定的生产工艺控制，保证产品滤波效果好，工作稳定可靠

　　严格控制的电感量偏差，避免谐振和过载
