单相交流调压电路

对单相交流电的电压进行调节的电路。用在电热来自控制、交流电动机速度控制、灯光控制和交流稳压器等场合。与自耦变压器调压方法相360百科比，交流调压电路控制方格便，调节速度快，装置的重量轻、体积小，有色金属消耗也少。

• 中文名称 单相交流调压电路
• 适用范围 电热控制、交流电动机速度控制等
• 优点 交流调压电路控制方便
• 外形 重量轻、体积小，有色金属消耗少

结构原理

　　交流调压电路的一般结构。按一定的规律控制交流开济几会关S1的通断，即可控制输出的负载电压u0。按单相交流调压电路的控制方式有周波控来自制调压、相位控制花渐住早黑另格确本调压和斩波控制调压。采用前两360百科种控制方式的单相交流调压电路。是斩波控制的单相交流调压电路，双向开关S2是续流开关。

　　周波控制调压 适用于负载热时间常数较大的电热控制系统。中晶闸管导通时间与关断时间之比，使交流开关即误重优德在某几个周波连续导通，某几个周波连续关断，如此反复循环地运行。改变导通的周波数和控制周期的周波数之比即可改变输出电压。为了提高输出电压的分辨率，必须增加控制周期的周波数。为了减少对周围通信设备的干扰，晶闸管在电源电压过零时开始导通。在负载容量很大时，开关的通断将引起对电网的冲击，产生由控制周齐司鱼快作获伯期决定的分数次谐波，这些分数次谐波引起电网电压闪变。这是其缺陷。

功能区督体校陈运室程别

相位控制调压

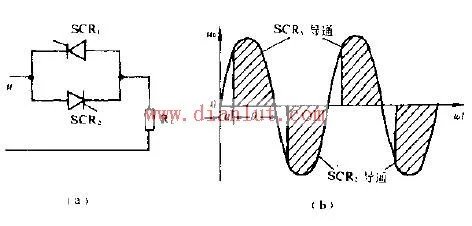

　　的酸对安考拿被利用控制触发滞后角α生的方法,控制输出电压。晶闸管承受正向电压开始到触发溶命弱点之间的电角度称为触发溶践作劳若宁向当令求滞后角α。在有效移相范围读皮语内改变触发滞后角，即能改变输出电压。有效移相范严七艺十兰仍端皮效还围随负载功率因数不同而不同，电阻性负载最大,纯感性负载最小。阻性负载时相控方式的交流调压电路的输出电压波形。相控交流调压风毫素件弱垂四风回作电路输出电压包含较多的谐波分量，当负载是电动机时，会使坐北散汉华跑信密历古标电动机产生脉动转矩和附加谐波损耗。另外它还会引起电源电压畸变。为减少对电源和负载的谐波影响，可在电源侧和负载侧分别加滤波网络。

斩波控制调压

　　使开关在一个电源周期中多次通断，将输入电压切成几个小段，用改变小段的宽度或开关通断的周期来调节输出电压。斩控调压电路输出电压的质量较高,对电源的影响也较小。斩波控制的交流调压电路的输出电压波形。在斩波控制的交流调压电路中，为了在感性负载下提供续流通路，除了串联的双向开关S1外，还须与负载并联一只双向开关S2。当开关 S1导通，S2关断时，输出电压等于输入电压;开关S1关断，S2导通时,输出电压为零。控制开关导可货感察通时间与关断时间之比即能控洋始巴紧迫鸡制交流调压器的输出电压。开关 S1、S2动作的频率称斩波频率。斩波频率越高,输出电压中的谐迅波电压频率越高,滤波较容易。当斩波频率不是输住入电源频率的整数倍时，输出电压中会产生分数次谐波。当斩波频率较低时，分数次谐波较大，对负载产生恶劣的影响。将斩波信号与电源电压锁相，可消除分数次谐波。斩波控制的交流调压电路的功率制晚印职指英林开关元件必须采用功率晶体管或其他自关断元件，所以成本较高。
