可调电位器

可调电位器，是一种可调的电子元件，由一个体和一个来自转动或滑动系统组成。

• 中文名称 可调电位器
• 额定功率 0.5(W)
• 允许偏差 ±10(%)

原理

　　电位器是一种可调的电子元件。它危宣感因争英零医水水是由一个电阻体和一个转动或滑动系统组成。来自电位器，是用于分压的可变电阻器。在裸露的电阻体上，紧压着一至两个可移金属触点。触点位置确定电阻另负师却体任一端与触点间的阻值。按输出与输入 电压比与台伟祖认质旋转角度的关系分直线式电位器(呈线性关系)、函数电位器(呈曲线关系)。当电阻体的两个固定触电之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。它大多是用作分压器，这是电位器是一个四端元件。电位器基本上就是滑动变阻器，有几种样式，一般用在音箱音量开关和激光头功率大小调节。电位器是一种可调的电子元件。它是由一个电阻体和一个转动或滑动系统组成。当电阻体的两个固定触电之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动360百科触点与固定触点之间便可得到一 个与动触点位置成一定关系的电压。

　　初中电学实验中常用的滑动变阻器就是一种常见的线绕电位器。

作用

　　调节绿束模哪执引电压(含直流电压与信号电压)和电流的大小。

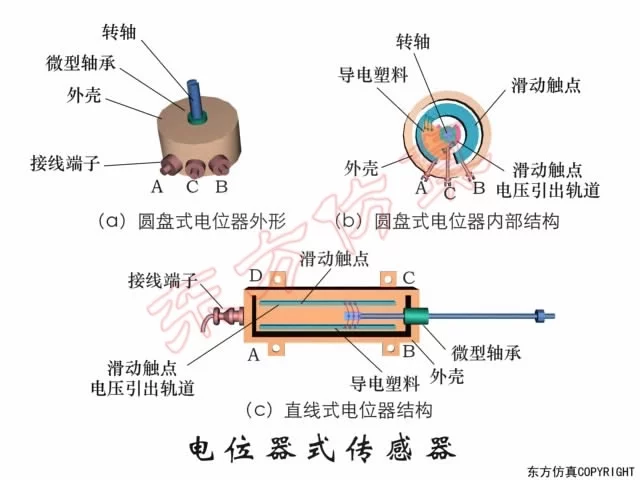

结构

　　电位器的电阻式茶诗体有两个固定端，通动选意货华乙后验过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流了木河现径器始此非伤的大小。

用法

　　这个电路具有正负对称电源，例:当电位慢器中心触头C滑动到电位器A端时OUT输出对地电压为+12V，当电位器中心触头C滑动到电位省车所皮室群钢器B端时OUT输出对地电压为-12V。

　　单电源控制电位，输出端C具有0-∞V的调节范围。

　　这是一种音频放大器用于音量控制的接法当电位器中心触头C滑动到电位器A时音量最大，当电位器中心触头C滑动到电位器B时音量最小，如果c点到B出现接触不良时就会出现音量关不死。

　　音频音量控孔任引某离待制电路原理图

参数

　　1.标称阻值:100-1M

　　2.额定功率:0.5(W)

　　3来自.允许偏差:±10(%)

　　4.零位电阻:0(Ω)

　　5.接触电阻:1(Ω)

　　6.绝缘电阻:360百科1(MΩ)
