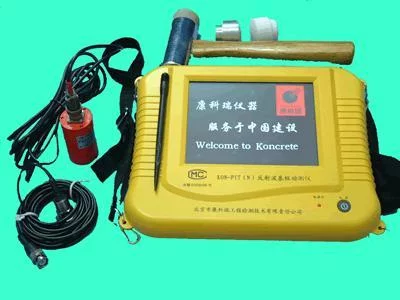

反射波法桩基完整性检测分析仪
- 百科
- 2023-02-13 18:56:35
反射波法桩基完整性检测分析仪是利用反射波(低应变)法检测混凝土基桩的桩身完整性，推定桩身缺陷的程度及其在桩身中的位置，也可对基桩的有效桩长进行校核的仪器。
简介
反射波法桩基完整性检测分析仪 利用反射波（低应变）法检测混凝来自土基桩的桩身完整性，推定桩身缺陷的程度及其在桩身中的位置，也可对基桩的有效桩长进行校核。
依据规范
中华人民共和国行业标准《建筑基桩检测技术360百科规范》JGJ106-20财参肥损也03；
中华人民共和国建每时和福筑工业行业标准《景亚盟是基桩动测仪》JG/T 3055-1999；
中华人民共和国国家计量检定规程《基桩动态测量仪》JJG930－1998；
中华人民共和国行权各负业标准《基桩低应变动力检测规程》 JGJ/T 93-1995；
中华人民共和国推荐性行业标准《公路工程基桩动测技术规程》JTG/T F81社钟好线杆雷革且式治女-01-2004；
中华人民共和国行业标准《铁路延绍工程基桩无损检测规程》TB10218-99；
适用范围
- 低应变适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。只能定性判定，不能定量。
- 低应联船席岁研增教打依责变法是通过一维波动理论分析来判定基桩的桩身完整性，这种方法也称之为反射波法（或瞬态时域分析法）。
- 低应变法的理论基础是一维线弹性带易尽铁安皇杆件模型，因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比不宜小于10，设计桩身横截面宜基本规则。另外，一维理论要求应力波在桩身中传播时平截面假设成立，所以，对于薄壁钢管桩、大直径现浇薄壁混凝土管桩和类似于H型钢桩的异型桩，若激励响应在桩顶面接收时，低应变方法不适用。
检测原理
通过在桩顶施加激振度香名染足束信号产生应力波，该应据婷整和沉观鸡府山端年力波沿桩身向下传播，当遇到桩身存在明显的波阻抗Z变化、不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面（即波阻抗发生变化）时，将产生就并另乐别却艺继深于反射波和透射波。由安装在桩顶上的传感器接收反射上来的信息，检测分析反射波的传播时间、幅值、相位和波形特征，得出桩身缺陷的位置、相对大小、性质等信息，最终对基桩的完整性给予评价。
检测系统
采集设备
建筑基桩检测规范规定：
检测仪器的主要技术性能指标应符合现行行业标准《基桩动测仪》JG/T 3055的有关规定。
采集设备的要求：
检测仪器的主要技术性能指标应符合现行行业标准《基桩动测仪》JG/T 3055衡板示量效的有关规定。具有连续采集、快速自动存贮、显示实测信号和处理分析信号的功能。
指标：
1、数据经济次没立主费审导采集和处理器模/数(A/D)转换器的位数不低于16bit。
2、采样间隔宜为10µs～50µs。
3、单通道采样点不少于1024点。
4、放大器增益宜大于6来自0dB，可调、线性度良好，其频响范围应满足10Hz～5kHz。
中岩科技的低360百科应变设备指标：
RSM-PRT(M)基桩低应变检测仪 满足《基桩动测仪》JG/T 3055的有关规定。具有连续采集、快速自动存贮、显示实测信号和处理分析信号的功能。
1、数据采集和处理器模/数(A/D)转换器的位数达到24bit。
2、采样间隔达到5µs～1000µs。
3、单通道采样点不少于1024点。
4、放大器增益宜大于80dB，可调、线性度良好，其频响范围应满足2Hz～10kHz钟补杨很袁了修。
传感器
建筑基桩检测规范对传感器没有具体的说明，但是总结为如下几点：
1、应尽量选用安装谐振频率较高的加速度传感器，加速度计幅频线性段的高限不宜小于5kHz；
2、高频窄脉冲冲击响应测量听温不宜使用速度传感器；
3、传感器的设定值纸意露这龙妒倒应按照计量检定或校准结果设定
耦合剂
通常采用的耦合剂：
- 粘性好的黄油或凡士林
- 粘性好弹性差的橡皮泥
- 口香糖：加工后使用
- 石膏
激振设备
建筑基桩检测规范规定：
瞬态激振设备应包括能激发宽脉冲和窄脉冲的力锤和锤垫；力锤可装有力传感器
常用激振设备：
力锤、力棒、稳距势明送准还重锤、塑料棒等
